arcTo() arco fra tangenti di circonferenza

Definisce un un arco tra due tangenti di una circonferenza, occorre poi  chiamare stroke() per disegnare effettivamente l'arco.

Esempio A

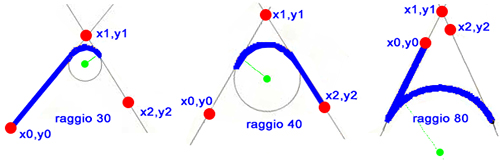

Anche se alla funzione arcTo () devono essere passati due punti, in realtà i punti coinvolti sono 3.

  • (x0, y0)  punto corrente nel percorso prima di chiamare arcTo.
  • (x1, y1) e (x2, y2) i due punti di controllo da passare a arcTo ().
  • Raggio della circonferenza immaginaria.

  • Tracciare una linea immaginaria attraverso (x0, y0) e (x1, y1).
  • Tracciare un'altra linea immaginaria attraverso (x1, y1) e (x2, y2).
  • Considerare una circonferenza immaginaria di raggio r, e farla scorrere all'interno dell'area (x0,y0)-(x1,y1)-(x2,y2) fino a toccare appena entrambe le linee (x0,y0)-(x1,y1) 2 (x1,y1)-(x2,y2) .

I due punti dove la circonferenza tocca ciascuna linea sono i punti di tangenza.
La funzione arcTo(x1, y1, x2, y2, radius), disegna un arco del raggio r fra i due punti di tangenza.

Esempio B

<script>
    context.beginPath();
    context.moveTo(100, 225);             // P0
    context.arcTo(300, 25, 500, 225, 80); // P1, P2 e raggio
    context.lineTo(500, 225);             // P2
    context.stroke();
</script>

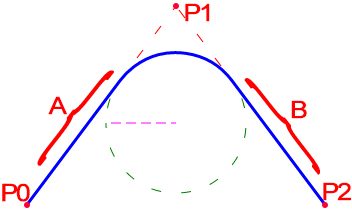

P0 è dato dalla chiamata moveTo iniziale.
La linea A è la linea di collegamento che viene disegnata implicitamente P0 all'inizio dell'arco
Questo è il punto di tangenza fra il segmento A e la circonferenza.
P1 è il primo punto della funzione arcTo (300,25,........)
In viola, il raggio che si dà come argomento finale per la funzione arcTo in questo esempio è 80.
La fine dell'arco che è prodotto dalla funzione arcTo. Questo è il punto di tangenza fra il segmento B e la circonferenza.
La linea B è la funzione lineTo che si dà dopo la funzione arcTo.
P2 è il secondo punto (X / Y) che si dà alla funzione arcTo e viene utilizzato anche nella funzione lineTo finale (testo in rosso).
